Einführung
QCAD unterstützt einen festen Satz von Linienbreiten. Die verfügbaren Linienbreiten mögen etwas willkürlich erscheinen, sind aber im DXF/DWG-Standard definiert. Die Möglichkeit, weitere, benutzerdefinierte Linienbreiten in QCAD hinzuzufügen, würde die Kompatibilität mit jeder anderen DXF/DWG-kompatiblen CAD-Software beeinträchtigen.
Es gibt jedoch eine Möglichkeit, diese Einschränkung zu umgehen: benutzerdefinierte Segmentbreiten für Polylinien. Um diese Funktion nutzen zu können, stellen Sie sicher, dass Ihr Objekt eine Polylinie ist. Fast alle Objekte können einfach in Polylinien umgewandelt werden, z.B. mit Zeichnen > Polylinie > Aus Segmenten erstellen für Linien oder Bögen oder mit Modifizieren > Aufbrechen für Ellipsen oder Splines.
Globale Breite einer Polylinie

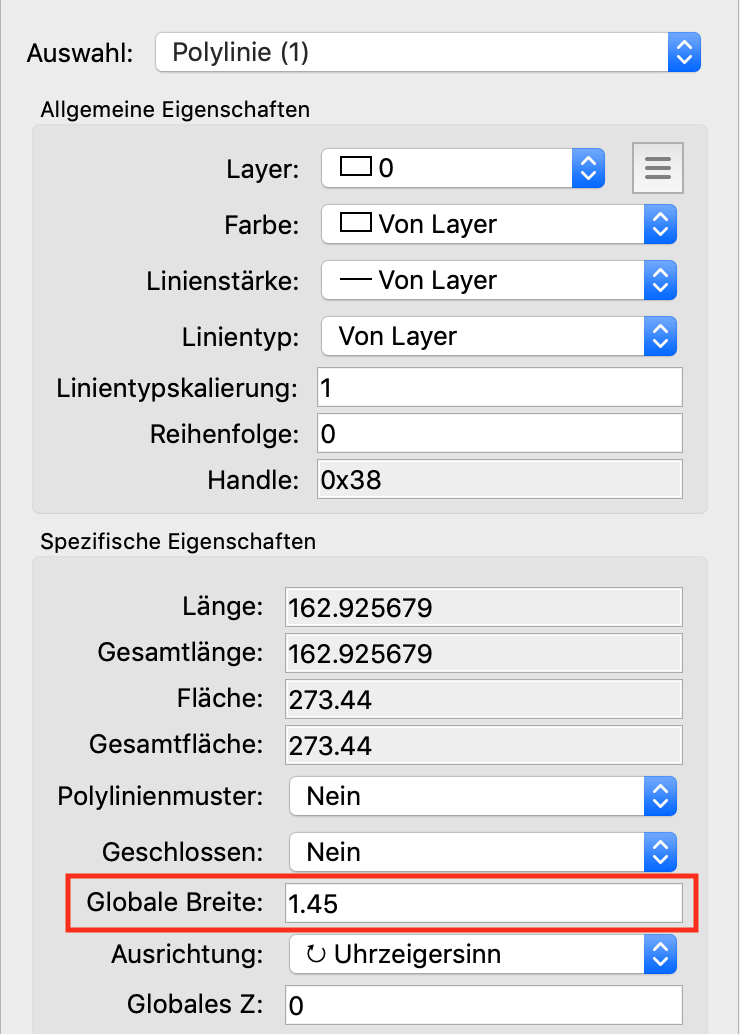

Sie können eine oder mehrere Polylinien auswählen und mit dem Eigenschaftseditor (Ansicht > Eigenschaftseditor) eine beliebige benutzerdefinierte Linienstärke (Globale Breite) zuweisen :
Breite pro Segment

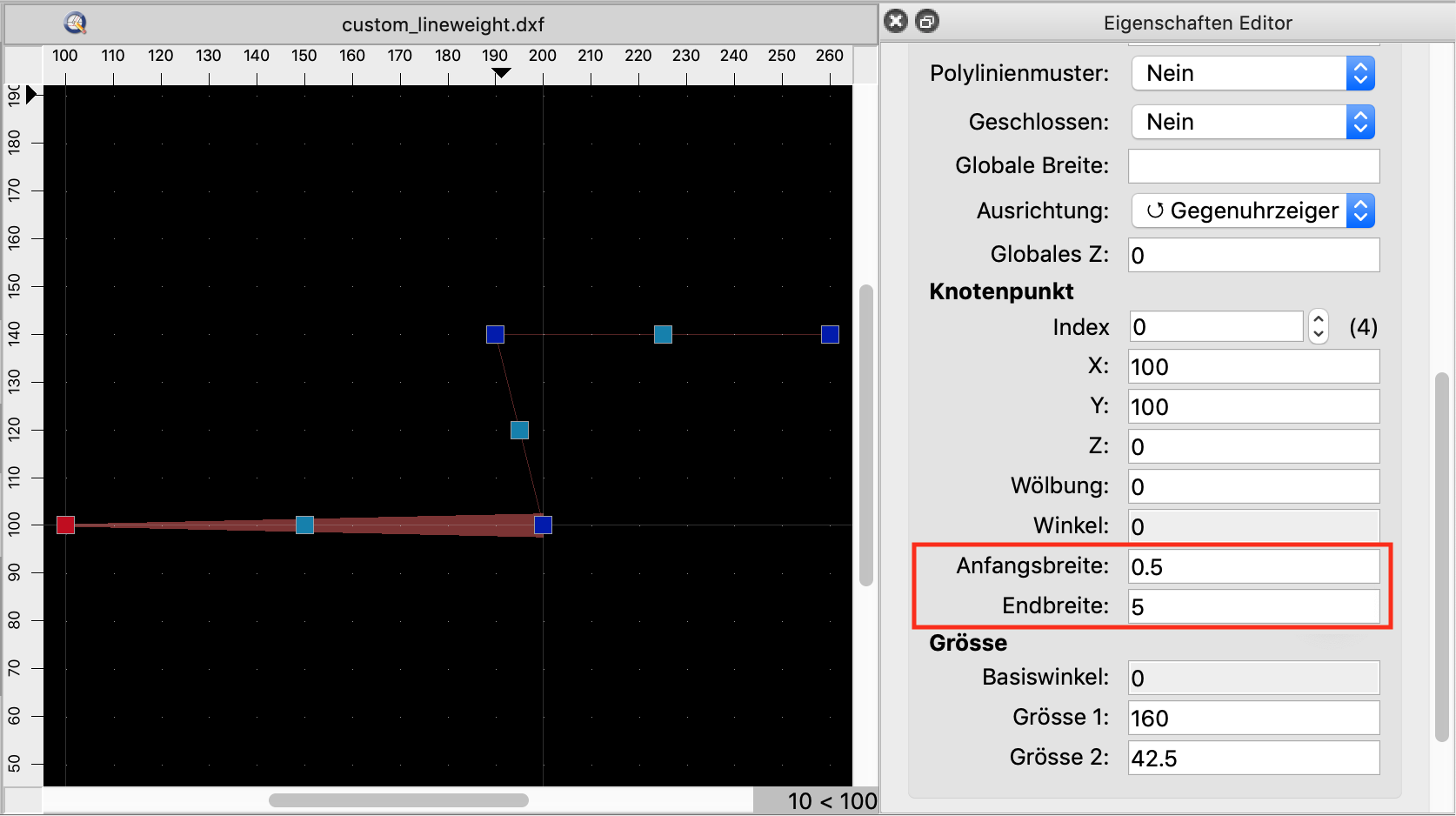

Alternativ können Sie dem Anfang oder Ende eines einzelnen Segments der Polylinie benutzerdefinierte Linienbreiten zuweisen (Eigenschaften Anfangsbreite und Endbreite). In diesem Beispiel wurde die Startbreite des ersten Segments auf 0,5 und die Endbreite auf 5 eingestellt:

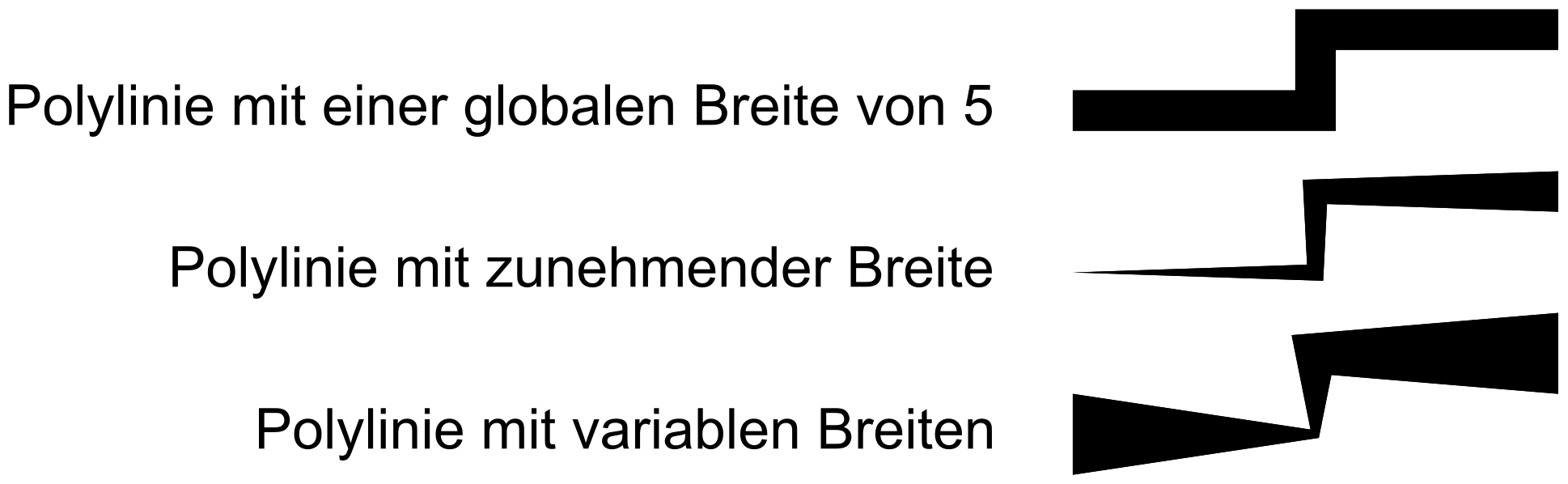

Beispiele
