QCad 用户手册

28. 编辑

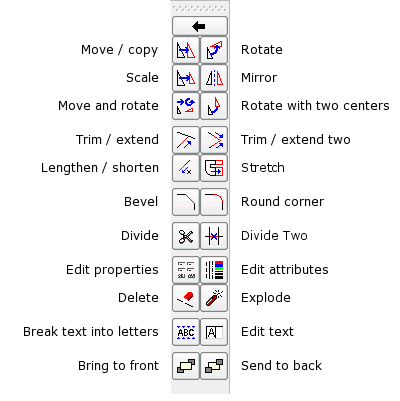

这编辑工具允许用户把现存的对象删除。这一章提供关于 QCad 的编辑工具的概览(图 48)。

图 48: 编辑工具栏

CAD 工具栏:

菜单:

修改 - 移动/复制

快捷键:

mv

指令:

move, copy

说明:

移动或复制对象。用这个工具可以从一个对象创建 一个或多少复制品。

操作:

1. 这个工具启动后 CAD 工具栏显示选择工具。用它可以选择要移动或复制的所有对象。
2. 在 CAD 工具栏里按有右箭头的按钮。
3. 用鼠标或在命令行里输入坐标来确定参考点。
4. 确定移动的目标点。要把选择对象向右移动 50, 你可以输入相对坐标： @50,0。

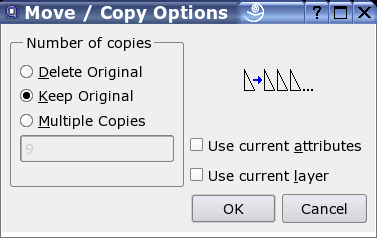

5. 显示有对象移动选项的对话框(图 49)。要移动被选对象启用“删除原物”， 要复制它启用“保持原物”。此外您可以选择“多份复制”并在下面的文字区里输入复制数量来一次创建多个复制品。请注意，创建“9”个复制品并保持原始对象。在复制过程后就有一共10个选择对象。要改变这些行为并创建具有当前属性或在当前层上的属性的新建对象， 启用“使用当前属性”或者“使用当前层”。
6. 点击 OK 来开始移动或复制过程。被选对象在这个过程后被不选择。

图 49: 对象移动选项的对话框

CAD 工具栏:

菜单:

自发 - 旋转

快捷键:

ro

指令:

rotate

说明:

绕给定中心旋转对象。这个工具或以创建一个或多个旋转的复制品。

操作:

1. 这个工具后启动后显示 CAD 选择工具。用它来选择要旋转的所有对象。
2. 在 CAD 工具栏里点击有向右箭头的按钮。
3. 用鼠标或在命令行里输入坐标来确定旋转轴心。
4. 显示有对象旋转选项的对话框(图 50)。 要旋转选定的对象并不保存原始对象，启用“删除原件”,要复制它则启用“保留原件”。 另外要一次创建多个旋转复制品则要选择“多份复制”并在下面的文字区里输入复制数量。 注意，创建“9”个新复制品并保留对象。在复制过程后总共有10个被选择对象。 所有被复制对象和原始对象有相同的属性并有相同的层。 要改变这个行为并创建有当前属性或在当前层上的新创建对象，启用“使用当前特性”或“使用当前层”。
5. 点击 OK 来启动旋转过程。被选择的对象在这个过程后被不选择。

图 50: 对象旋转选项对话框

CAD 工具栏:

菜单:

修改 - 缩放

Scale:

sz

指令:

scale

说明:

按一确定的因数缩放(缩小或放大)对象。这个工具可以从一个现存的对象创造一个或多个复制品。

操作:

1. 在这个工具后显示选择工具。用它来选择要缩放的所有对象。
2. 在 CAD 工具栏里点击有右箭头的按钮。
3. 用鼠标或在命令行里输入坐标来确定缩放的参考点。
4. 显示对象缩放选项对话框(图 51)。要缩放选择的对象并且不保留原始对象，启用“删除原物”，要复制它就启用 “保留原物”。另外可以通过选择“多份复制”并在下面的文字区里输入要复制的数量 一次创建多个被缩放的复制品。注意，创建“9”个新建复制品并保留原件。在这个复制 过程后有10个被选对象。所有被复制的对象有与原始对象同样的属性和层。要改变这些行为并创建有当前属性或在当前层上的新建对象，启用“使用当前属性”或“使用当前层”。
5. 点击 OK 来开始这个缩放过程。在这个过程后被选择的对象被不选择。

图 51: 对象的缩放选项对话框

CAD 工具栏:

菜单:

修改 - 镜像

快捷键:

mi

指令:

mirror

说明:

由一个对称轴镜像对象。这个工具或以在对称轴的另一侧移动或复制对象。

操作:

1. 启动这个工具后 CAD 工具栏显示选择工具。用它来选择要镜像的所有对象。
2. 在 CAD 工具栏里点击有右箭头的按钮。
3. 用鼠标或在命令行里输入一个坐标来确定对称轴上的一个点。
4. 确定对称轴上的第二点。

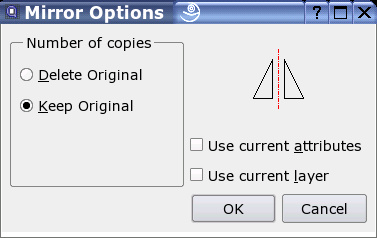

5. 显示对象镜像选项对话框(图 52)。要镜像选择的对象并不保留原始对象， 启用“删除原物”，要复制它则启用“保持原物”。这个被复制的对象有与原始对象相同的 属性和层。要改变这些行为并创建有当前属性或在当前层上的新建对象，启用“使用当前属性”或“使用当前层”要镜像选择的对象并不保留原始对象， 启用“删除原物”，要复制它则启用“保持原物”。这个被复制的对象有与原始对象相同的 属性和层。要改变这些行为并创建有当前属性或在当前层上的新建对象，启用“使用当前属性”或“使用当前层”。
6. 点击 OK 来开始镜像过程。在这个过程后被选对象被不选择。

图 52: 对象镜像选项对话框

CAD 工具栏:

菜单:

修改 - 移动并旋转

指令:

moverotate

说明:

移动或复制对象并同时旋转它。 用这个工具可从一个存在的创建一个或多个复制品。

操作:

1. 这个工具启动后 CAD 工具栏显示选择工具。用它选择要移动或复制并同时旋转的所有对象。
2. 在 CAD 工具栏里点南向右的箭头 。
3. 在选项工具栏里或在命令行里用指令 angle, ang 或 a 给出旋转角。
4. 用鼠标 或在命令行里输入指令或确定参考点。
5. 确定移动的目标点。要被选对象向右移动 50 可以输入目标点的相对坐标： @50,0。 在图 54 展示了参考点和目标点。在这个例子里旋转角是 15 度复制数是 4。在对象组里的最后一个对象的旋转角是 60 度。
6. 显示对象的移动和旋转的选择的对话框(图 54)。要移动被选择的对象启用 “删除原物”，要复制它启用“保留原物”。此外可能通过选择“多份复制”并在下面的 文字框里输入复制数量来创建多个复制品。 请注意，创建“9”个新复制品并保留一个的原物。在复制过程后共有 10 个被选对象。 所有被复制的对象都有与原对象相同的属性和层。 要改变这些行为并创建有当前属性并在当前层上的所有新建对象，启用“使用当前属性”或 “使用当前层”。
7. 点击 OK 开始这个过程。被选对象在这个过程后被不选择。

图 53:移动并旋转的参考点(4.)和目标点(5.)

图 54: 对象移动并旋转的选项对话框

CAD 工具栏:

菜单:

修改 - 旋转两个(应为"旋转 2",译者)

指令:

rotate2

说明:

绕两个不同的中心旋转。用这个工具呆以从一个存在的对象 创建一个或多个复制品。用到这个工具的典型情况是要对象绕一个中心旋转但这个对象自己不旋转。

操作:

1. 启动这个工具后 CAD 工具栏显示选择工具。用它来选择要旋转的所有对象。
2. 点击 CAD 工具栏里的有右箭头的按钮。
3. 用鼠标 或在命令行里输入一个坐标来确定主旋转的中心。
4. 确定次旋转中心。这个中心与被选择对象一起绕主旋转的中心旋转 (图 55).
5. 显示对象绕双中心旋转的选项对话框(图 56)。要移动被选择的对象启用 “删除原物”，要复制它启用“保留原物”。此外可通过选择“多份复制”并在下面的文字框里输入复制数量来创建多个复制品。注意，“9”个新建复制品和一个保留的原始对象。 在复制过程后共有10个被选择对象。所有被复制的对象都有与原始对象相同的属性和层。要改变这种行为并创建有当前属性或在当前层上的所有新建对象，启用“使用当前属性”或 “使用当前层”。
6. 点击 OK 启动这个过程。被选对象在这个过程后被不选择。

图 55: 绕双中心旋转 - 一个绝对中心(3.)和相对中心(4.)

图 56: 对象绕双中心旋转选项对话框

CAD 工具栏:

菜单:

修改 - 修剪

快捷键:

xt

指令:

trim, extend

说明:

缩短或延长一条线或圆弧到另一个对象. (图 57).

图 57: 用调整工具可以如例将左边的线简单的缩短到圆弧

操作:

1. 选择一个或多个对象应对其调整的限制对象。
2. 选择要对限制对象调整的对象。象调整一个对象经常会有两种可能。在图 57 中也在另一种情况下应该不是把上边的部分而是把下边的部分缩短到圆弧。在这种情况下点击直线时把鼠标指针放在线的上边的部分。总要点击在对象的要保留的部分。
3. 单击鼠标右键或按两次 Escape 键来关闭这个工具。

CAD 工具栏:

菜单:

修改 - 修剪两个

快捷键:

tm

指令:

trim2

说明:

一次缩短或延长两条线或圆弧以至于二者在交叉点相遇(图 58)。

图 58:用第二个调整工具可简单的调整两个对象，以至于形成一个角。

操作:

1. 选择应调整到一个角的第一个对象。
2. 选择应调整到一个角的第二个对象。
3. 单击鼠标右键或按两次 Escape 键来关闭这个工具。

CAD 工具栏:

菜单:

修改 - 拉长

指令:

lengthen, trimamount

Optionen 工具栏:

说明:

这个工具能设定给定距离的线或圆弧的延长或缩短。

图 59:用延长工具可以按给定值延长或缩短对象

操作:

1. 在工具栏里输入对象要延长或缩短的距离。 一个正值延长对象，一个负值缩短对象。例如“5”就是把对象延长五个图样的单位。
2. 在变化应该发生的一端选择应该被改变的对象。
3. 点击鼠标右键或按两次 Escape 键关闭这个工具。

CAD 工具栏:

菜单:

修改 - 拉伸

快捷键:

ss

指令:

stretch

说明:

拉伸轮廓。这可以作为在一个区域里所有相连的端点的移动。

图 60:当要延长或缩短复杂的轮廓时拉伸工具特别有用

操作:

1. 用鼠标确定要拉伸的区域的第一个角。
2. 确定要拉伸的区域的第二个角。
3. 用鼠标或在命令行里输入坐标来确定移动的参考点。
4. 确定目标点。

CAD 工具栏:

菜单:

修改 - 倒角

快捷键:

ch

指令:

bevel, chamfer

选项工具栏:

说明:

把一个角削成斜面。有关的对象可被这样随意调整， 以至于它们和斜面一起构成封闭的轮廓。

图 61:用被启动的调整选项做斜面。

操作:

1. 在选项工具栏里输入斜切的几何数据。“长度 1”是两个对象的交点到第一个 对象的距离。“长度 2”同样是到第二个对象的距离。
2. 当要将角的两个对象自动调整到斜面时，启用“调整”。当不选择这个选项时， 原来的对象不改变。
3. 选择第一个对象(一条线或圆弧)。
4. 选择第二个对象。

CAD 工具栏:

菜单:

修改 - 圆角

快捷键:

rn

指令:

round

选项工具栏:

说明:

把一个轮廓的角变圆。两个相关边可被任意自动调整至圆。

图 62:启用调整的变圆

操作:

1. 在选项工具栏里输入圆角的半径。
2. 当要调整边自动到圆角时启用“调整”。当这个选项不启用时，保留边不变。
3. 选择第一条边部分(线或圆弧)。
4. 选择第二条边部分。

CAD 工具栏:

菜单:

修改 - 分割

快捷键:

di

指令:

divide

说明:

把一个对象分成两个分离的对象。

操作:

1. 选择要分割的对象。
2. 用鼠标确定分割点。这个分割点通常由与另一个对象的交叉点确定。 在 CAD 工具栏里选择交叉点捕捉方式来自动捕捉交叉点。

CAD 工具栏:

菜单:

修改 - 分割 2

快捷键:

d2

指令:

divide2

说明:

从一条处于两个要分割的对象的分界的线段来分割对象。

操作:

1. 通过点击从此切割的线段的方法选择要分割的对象。这个线段被删除。

CAD 工具栏:

菜单:

修改 - 性质

快捷键:

pr

指令:

properties

说明:

使在一个对话框里修改对象的属性和几何参数成为可能。每种对象类型显示不同的对话框。

操作:

1. 点击要修改属性或几何参数的对象。
2. 改变这个对象的属性或几何参数。
3. 点击 OK。

CAD 工具栏:

菜单:

修改 - 属性

快捷键:

at

指令:

attributes

说明:

允许修改一个被选定的对象组的属性(颜色、线型、层)。

操作:

1. 启动这个工具后 CAD 工具栏显示选择工具。用它选择要修改属性的所有对象。
2. 点击 CAD 工具栏里有右箭头的按钮。
3. 在被显示的对话框里可以修改所有要修改的被选对象的每个属性。 例如改为蓝色，将使所有被选对象变蓝并保留它们的层、线型和线宽。

CAD 工具栏:

菜单:

修改 - 删除

快捷键:

er

指令:

delete, erase

说明:

删除对象

操作:

1. 启动这个工具后 CAD 工具栏显示选择工具。 用这个工具选择要删除的所有对象。
2. 点击 CAD 工具栏里有右箭头的按钮。被选择的对象被删除。

CAD 工具栏:

菜单:

修改 - 拆开

快捷键:

xp, ex

指令:

explode

说明:

将编组(插入)、多段线、文字、标注和阴影转换成 简单的对象。标注被拆杨线、指针和文字。文字被拆成线和圆弧。
要自动拆散所有对象，对图样中的所有对象使用两次这个功能。

操作:

1. 启动个工具后 CAD 工具栏显示选择工具。用它选择要改变属性的对象。
2. 点击 CAD 工具栏里有右箭头的按钮。被选择的对象被拆散。

CAD 工具栏:

菜单:

修改 - 把文字分解成字符

指令:

explodetext

说明:

把文字对象拆成许多单独的对象，每个对象里只含一个原文字对象里的字母。

操作:

1. 这个工具启动后在 CAD 工具栏里显示选择工具。用它选择要拆散的文字对象。
2. 点击 CAD 工具栏里有右箭头的按钮。

CAD 工具栏:

菜单:

修改 - 修改文字

快捷键:

pr

指令:

properties

说明:

这个工具对于文字对象与“修改-性质”工具等价。

CAD 工具栏:

菜单:

修改 - 前置

修改 - 后置

指令:

tofront

toback

说明:

这个工具改变对象放置的次序。用它把被图像、 插入或其它对象盖住的对象重新前置使其可见。

操作:

1. 这个工具启动后在 CAD 工具栏里显示选择工具。用它选择应前移或后移的 所有对象。
2. 点击 CAD 工具栏里有右箭头的按钮。
