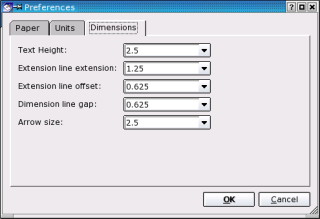

19 Nastavení výkresuToto nastavená se týká pouze aktuálního výkresu. Používá se pro nastavení kreslících jednotek, velikosti papíru, nastavení vlastností kótování, atd ... Úpravy - Nastavení aktuálního výkresu PapírNastavení papíru má vliv pouze při tisku výkresu. Formát papíru a jeho orientace kterou vyberete v tomto dialogovém okně bude použita při náhledu před tiskem (obrázek 68). Figure 68: Nastavení papíru pro aktuální výkres. JednotkyZvolené jednotky a formát délek a úhlů je použit pro souřadnice zobrazené ve stavovém řádku, popisky kót a také pro vkládání dílů z knihovny ve správném měřítku. Detailní přehled dostupných jednotek a formátů viz Dodatek - Kreslící jednotky (obrázek 69). Figure 69: Jednotky a jejich formát. KótyV této záložce můžete změnit rozměry kótovacího textu, velikost šipek a daší rozměry použité pro kóty (obrázek 70). Figure 70: Vlastnosti kót.
Figure 71: Rozměry kóty. |
||||||||
|
